AFM原位加热截面测试夹具

AFM原位加热截面测试夹具
PR-AFM-TSA
★★★★★
分享到：
市场价：详询
本产品为可更换配件夹具，具有多种功能：
原位加热截面测试：可以实现在AFM下对样品原位加热并同时做截面AFM分析，可同时对样品截面的原位的光学和电学激励和测量；
接受定制，请扫描下方二维码咨询。
微信二维码David
       随着时代的进步，消费电子设备逐渐向轻薄化发展，柔性电子器件，例如柔性太阳能电池、柔性锂电池、柔性传感器和柔性显示器，陆续开始出现在人们的生活中。构成这些器件的柔性电子材料在使用过程中会随着使用过程中器件发热或环境温度的改变，材料表面和内部的物理状态都会发生变化，从而影响材料的电学性能。

       AFM一直以来是表征材料表面电学性能的有力工具，为了更直接的研究材料在温度变化时的电学性能变化，需要在保持观测区域固定的情况下，对样品进行可以控制的温度变化，进而研究温度对材料性能的直接影响。本产品可以实现在温度可控范围内对样品实施AFM扫描测试分析。

适用AFM系统
牛津仪器 Asylum Research MFP-3D 系统

主要功能特点介绍
超薄尺寸:  总厚度仅为21.7mm，适用于AR MFP-3D AFM系统样品区狭小空间。
样品尺寸:  样品由单个夹片靠侧面夹持固定。长度 ≤ 20 mm, 宽度 ≤ 10 mm 厚度≥ 0.1mm即可。
温度控制范围:  室温~250 °C；精度：0.2 °C。
容易清洁： 样品台仅需用酒精擦拭即可，但不能浸入水中。
结构稳定：全铝合金结构，外表喷砂氧化，不易变形，底部设有强力磁铁，可吸附于样品台。


AFM原位加热测试夹具
示意图
MORE +
AFM加热截面夹具示意图
AFM原位加热测试夹具
实物图
MORE +

AFM原位加热夹具空载图片
加热夹具母体

AFM截面加热夹具

加热夹具温度控制台

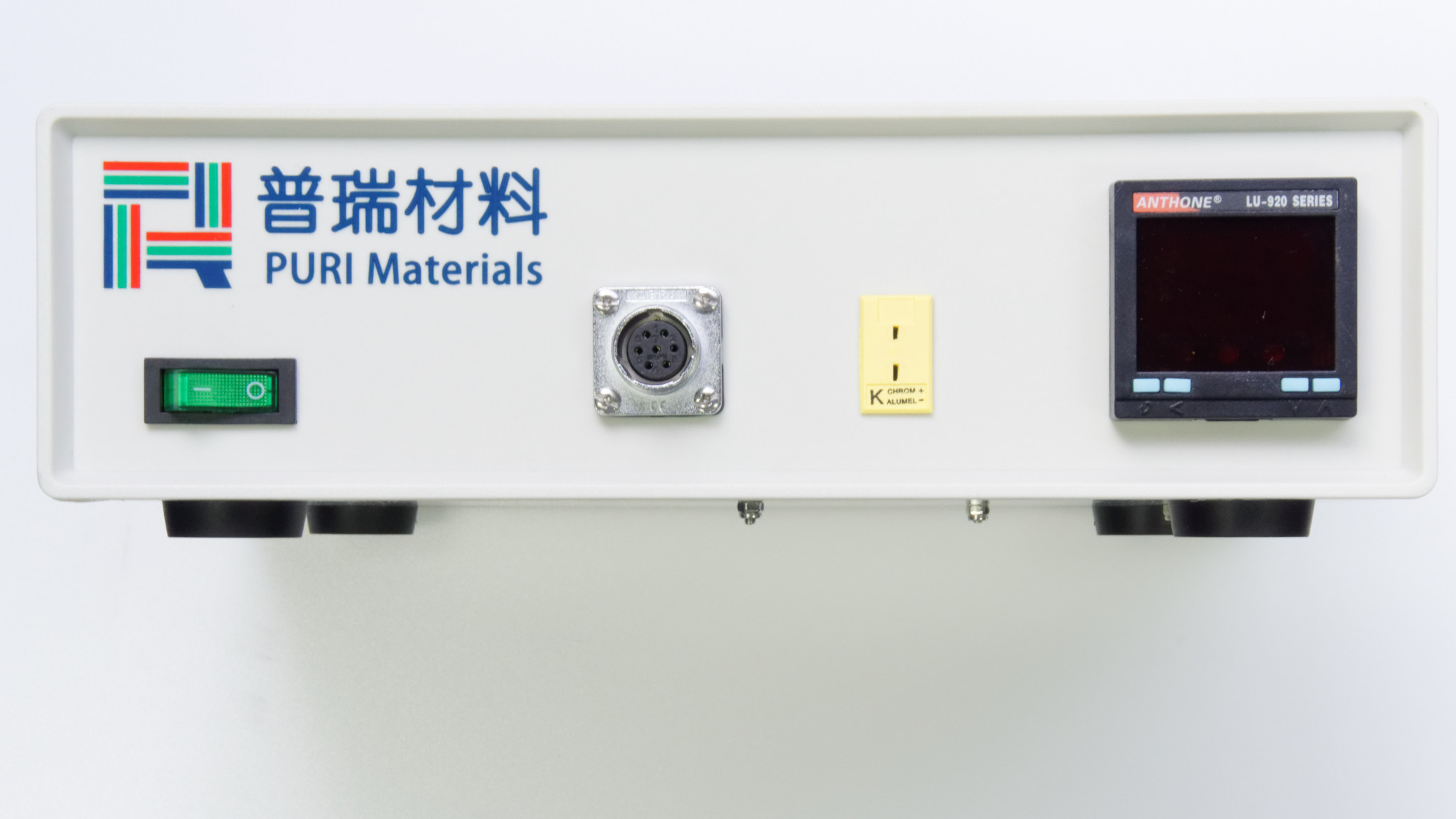

控制器正面图

组装后：AFM原位加热测试夹具

AFM原位加热台+控制器

AFM原位加热夹具连接示意图

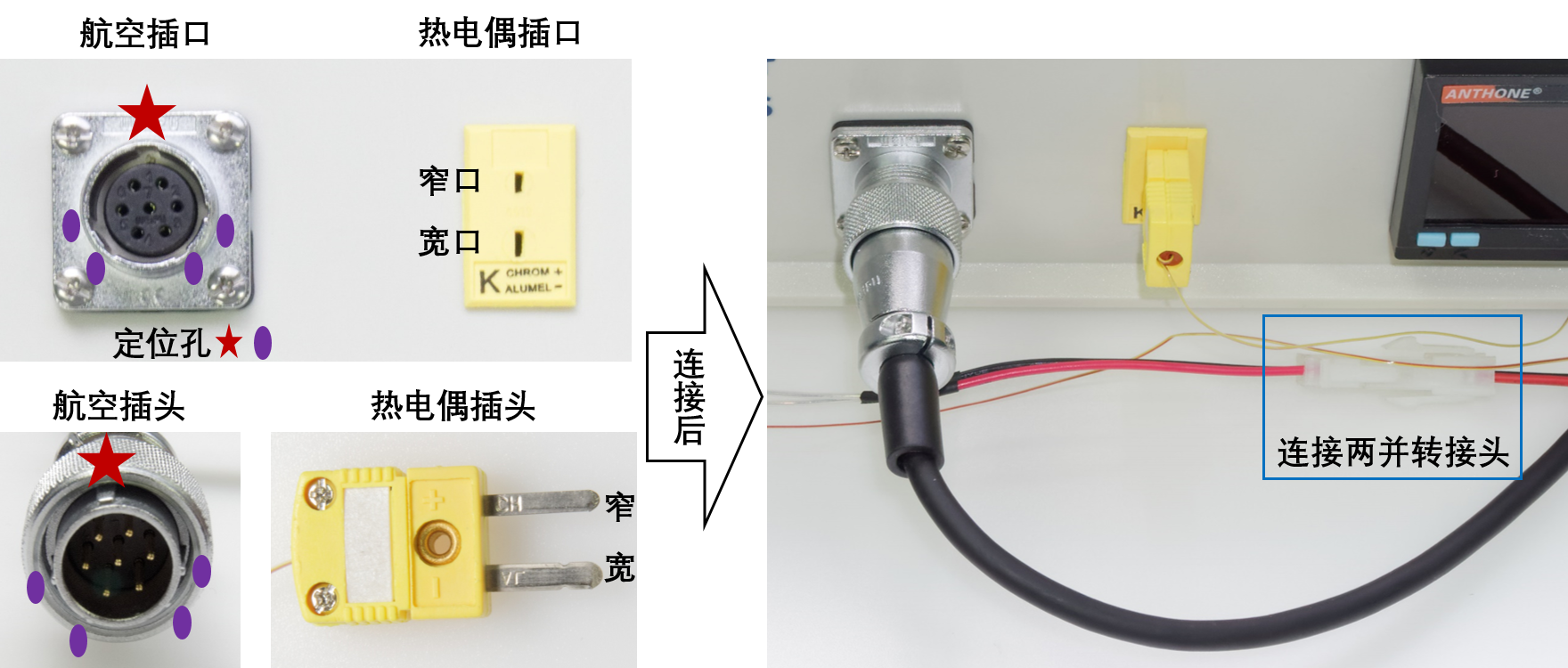

连接细节

热电偶链接示意图
