柔性器件循环弯曲测试仪

柔性器件循环弯曲测试仪
一体式 PR-BTM系列
★★★★★
分享到:
参考价:详询
本产品便是针对实验室级别的柔性材料和器件而设计的一款小型循环弯曲测试仪。 接受不同型号定制,请扫下方二维码与我们联系。
柔性器件循环弯曲测试仪

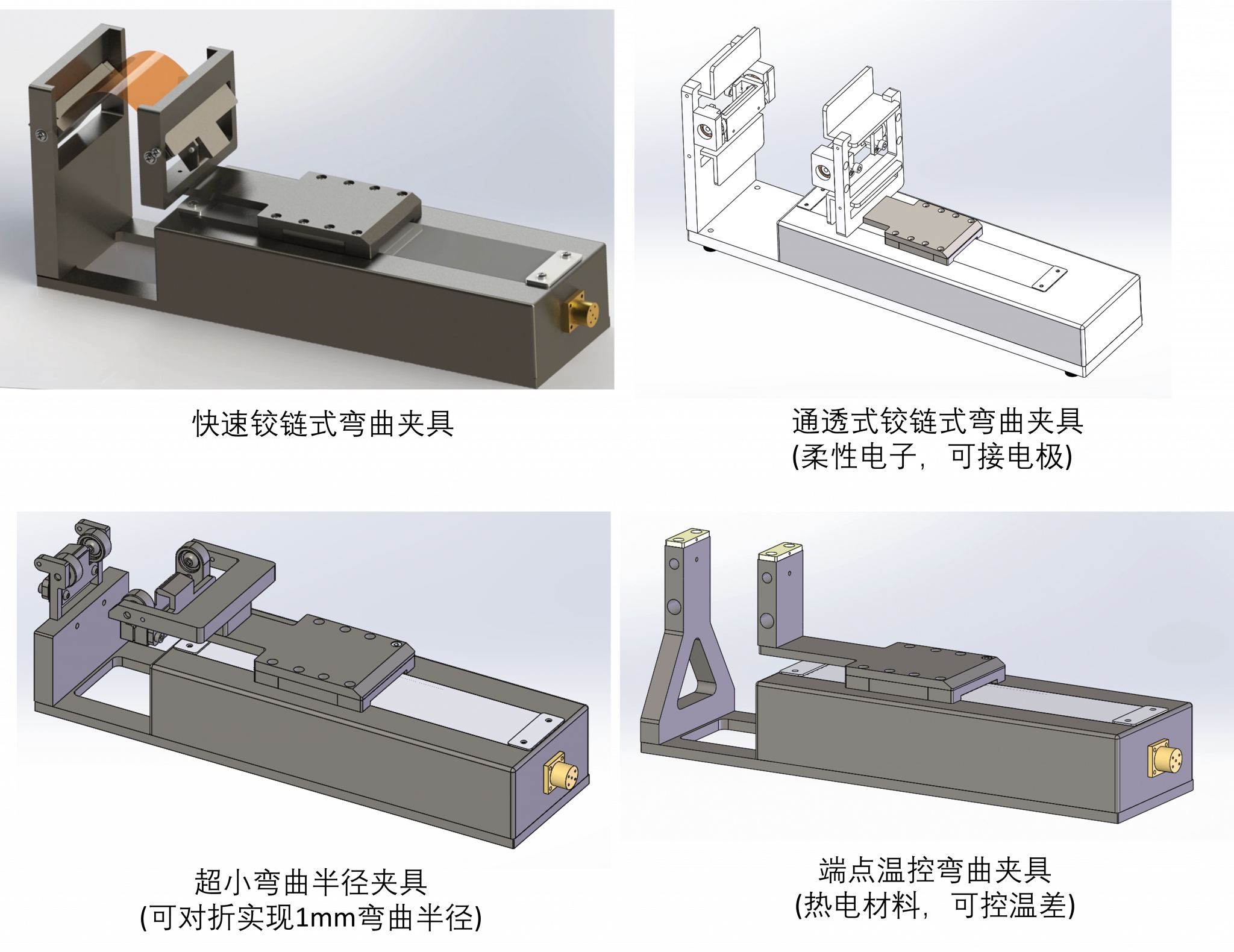

整体效果图
MORE +
弯曲测试仪测试平台
柔性器件循环弯曲测试仪
弯曲测试功能工作示意图
MORE +
新款折弯机+夹具1
新款折弯机+夹具2
铰链式端点夹具:
  • 夹具可以在 0-90 度范围内自由旋转,使样品实现全段自由弯曲,并限制弯曲方向。
  • 根据几何关系,可以由用户设定的弯曲半径 R 来计算行程范围。
  • 可以根据客户需求定制特殊夹具。
新款折弯机+夹具3
柔性器件循环弯曲测试仪
手套箱内工作示意图
MORE +
多种通讯模式:
  • 控制器配备无线通讯模块,可以直接把电机模组和控制器放入手套箱,通过 PC 用 WiFi 连接控制。
  • 同时支持串口 RS232 通讯。(选配)
柔性器件循环弯曲测试仪
多功能模块化设计
MORE +

产品型号及其模块化设计

  • 功能模式:弯曲,拉伸, 扭转,复合运动
  • 支持多通道测试:同一软件下控制和监测多台设备运行
  • 支持力电信号同步测试:加载力,开路电压,电阻等信号与位移同步采集
多功能模块1
产品端口分类快速铰链式通透式铰链式超小弯曲半径端点温控(特殊)
夹具功能特点:
  • 仅能夹住待测样品两端
  • 弯折区域为待测样品中间
  • 待测样品能穿透夹具
  • 待弯折区域可自由调控
  • 端口处可接电极进行分析
可对折实现1mm弯曲半径
  • 适用于热电材料拉伸
  • 可控端口温差
产品型号:PR-BDM1PR-BDM2PR-BDM3PR-SEB1
型号特点:最小弯曲半径 8mm
最小弯曲半径 8mm
最小弯曲半径 1mm
仅支持平移适合拉伸/压缩
最大样品长度



80mm (宽≤60 mm)
160mm (宽≤60 mm)
360mm (宽≤95 mm)
PR-BDM1-100
PR-BDM1-200
PR-BDM1-400
PR-BDM2-100
PR-BDM2-200
PR-BDM2-400
PR-BDM3-100
PR-BDM3-200
PR-BDM3-400
PR-SEB1-100
PR-SEB1-200
PR-SEB1-400

柔性器件循环弯曲测试仪
实物图
MORE +
柔性器件循环弯曲测试仪
软件界面
MORE +
全自动循环弯曲控制软件
  • 只需简单设定样品长度,弯曲半径,循环次数便可进行循环测试。
  • 根据设定最终弯曲半径,自动计算行程。
  • 实时显示测试状态,进度。
  • 可以根据客户需求免费定制软件功能(在不改动硬件的基础上)。
