AFM原位柔性弯曲测试夹具

随着时代的进步,消费电子设备逐渐向轻薄化发展,柔性电子器件,例如柔性太阳能电池、柔性锂电池、柔性传感器和柔性显示器,陆续开始出现在人们的生活中。构成这些器件的柔性电子材料在使用过程中会被反复弯曲,弯折过程材料表面和内部的应力状态都会发生变化,从而影响材料的电学性能。AFM一直以来是表征材料表面电学性能的有力工具,为了更直接的研究材料在弯折时的电学性能变化,需要在保持观测区域固定的情况下,对样品进行可以控制的弯曲变化,进而研究弯曲对材料性能的直接影响。本产品可以实现在AFM下对样品进行曲率可控的弯折,并且在弯折同时兼容对样品原位的光学和电学激励和测量。

详细产品介绍

适用AFM系统
牛津仪器 Asylum Research MFP-3D 系统
主要功能特点介绍
超薄尺寸:  总厚度仅为17mm,适用于AR MFP-3D AFM系统样品区狭小空间。

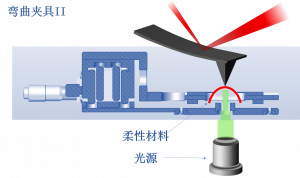

可控弯曲:  样品弯曲度可由夹具左右两侧的旋钮控制。特制的高精度微型左右旋丝梯形丝杠和微型精密直线导轨可以保证弯曲的精确度和可重复性。
曲率计算:  结合夹具的尺寸设计,提供曲率半径与滑块位置的数学关系,用于获取定量弯曲数据。
透光孔:   样品位置正中下方设有通光孔,可以对样品施加光学激励。
电学测试:样品上下两端设有固定夹,电学上与主体结构隔离,可输入/采集两路电信号。
结构稳定:全铝合金结构,外表喷砂氧化,不易变形,底部设有螺丝固定孔,适配Asylum Research MFP-3D 样品台,无需顾虑旋钮时引起样品的震动。
